不锈钢保温风机

商品详情

供应商：广州市万通通风设备有限公司 品牌：万通星风 产地：中国广州市 品名：不锈钢保温风机 型号：4-72A\D型

商品详情

01 质量保证

核心部件均来自国外进口，从源头把控产品质量。产品从生产到出货需经历三道全检工序，严苛的质检体系，确保出厂0误差。下单7天即可交付，急单出货2天内出货，确保交期。
02 企业实力

十余年专注从事玻璃钢风机研发，20000平方米生产基地，年产风机设备3万台以上“万通风机”是制造，质量、服务、信誉AAA企业！获得多项国家专利及资质证书，行业好口碑!
03 服务特色

1对1服务，提供到公司测量性能、震动，提供测试报告，防范故障于未然，保障风机在最佳状况下运转。可针对客户的特殊规格，量身定制设计，确保风机运转于最高效率点。

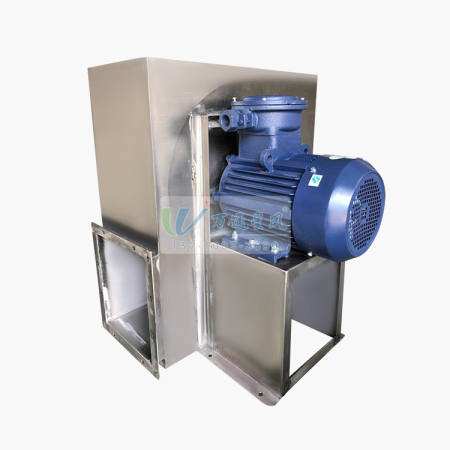

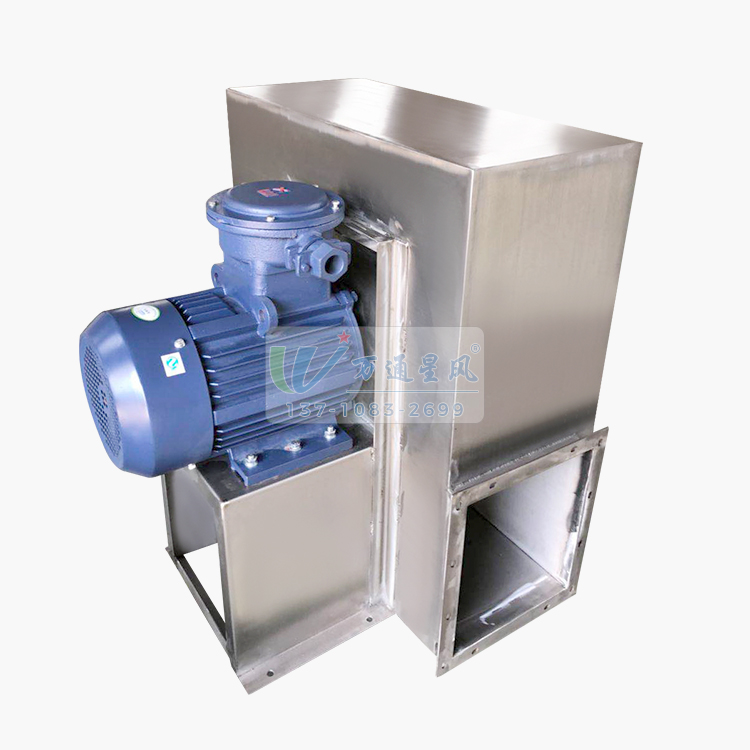

4-72A不锈钢保温风机 4-72A不锈钢保温风机不锈钢保温风机是在4-72系列离心式通风机的基础上增加方形保温箱体，它在对于输送含有热量气体的场合，能有效减少由进风口到出风口热量的散失，从而确保气体温度的稳定性。广泛应用于烘干炉、工业烤炉送风、热循环系统等。

4-72A Stainless steel insulated fan 4-72A Stainless steel insulated fanStainless steel heat preservation fan is in 4-72 series of centrifugal fan on the basis of the increase of square insulation box it in the delivery of gas containing heat can effectively reduce the heat loss from the inlet to the outlet so as to ensure the stability of gas temperature. Widely used in drying oven industrial oven air supply heat circulation system etc.

机号 Model(No)
机号 Model(No)	转速 Speed(r/min)	功率 Power(Kw)	机座号 Poles frame size-p	流量 Volume(M³/h)	全压 Total pressure(pa)
2.5A	2900	0.75-2	80M-2	805-1677	792-483
2.8A	2900	1.5-2	90S-2	1131-2356	994-606
3.2A	2900	2.2-2	90L-2	1688-3517	1300-792
3.2A	1450	1.1-4	90S-4	844-1758	324-198
3.6A	2900	3.0-2	100L-2	2664-5268	1578-989
3.6A	1450	1.1-4	90S-4	1332-2634	393-247
4A	2900	5.5-2	132S-2	4012-7419	2014-1320
4A	1450	1.1-4	90S-4	2006-3709	501-329
4.5A	2900	7.5-2	132S-2	5712-10562	2554-1571
4.5A	1450	1.1-4	90S-4	2856-5281	634-416
5A	2900	15.0-2	160M-2	7728-15455	3187-2019
5A	1450	2.2-4	100L-4	3864-7728	790-502
5.6A	1450	3.0-4	100L-4	7061-9885	957-759
6A	1450	4.0-4	112M-4	6677-13353	1139-724
6A	960	1.5-6	100L-6	4420-8841	498-317
6.3A	1450	5.5-4	132S-4	8052-13028	1239-921
6.3A	960	1.5-6	100L-6	5331-8626	542-403
7.1A	1450	11.0-4	160M-4	12676-20513	1572-1168
7.1A	960	3.0-6	132S-6	8392-13581	689-512
6D	1450	4.0-4	112M-4	6677-13353	1572-1168
6D	960	1.5-6	100L-66	4420-8841	498-317
8D	1450	18.5-4	180M-4	15826-29344	2032-1490
	960	5.5-6	132M-6	10478-19428	887-651
	730	3.0-8	132M-8	7968-14773	512-376
10D	1450	55-4	250M-4	40441-56605	3202-2532
	960	18.5-6	200L-6	26775-37476	1395-1104
	730	7.5-8	160L-8	20360-28497	805-637
12D	960	45.0-6	280S-6	46267-64759	2013-1593
12D	730	18.5-8	225S-8	35182-49244	1160-919

外形及安装尺寸示意图 Lnstallation size diagram

4-72型不锈钢离心通风机安装图

产品为人工实物测量会有一定误差，相关数据仅作参考。单位Unit: mm(毫米）

机号
机号	进风口尺寸 Air inlet					出风口尺寸 Vent
NO	D1	D2	D3	螺栓	个数	A1	A2	A3	A4	A5	A6	a*b	c*d	n1-d1
2.5	248	280	309	M6	8	209	237	266	171	200	228	79*3	100*2	10-Φ11
2.8	282	310	333	M6	8	228	259	286	200	228	260	64*4	77*3	14-Φ11
3.2	325	252	370	M6	6	255	286	313	218	247	280	74*4	84*3	14-Φ11
3.6	368	387	413	M8	16	294	324	352	250	278	310	81*4	70*4	16-Φ11
4	409	437	460	M8	16	329	360	388	285	315	340	72*5	79*4	18-Φ11
4.5	446	492	515	M8	16	363	395	422	320	348	380	78*5	88*4	18-Φ11
5	500	540	565	M8	16	405	435	464	356	384	416	109*4	97*4	18-Φ11
5.6	562	593	624	M8	16	450	497	531	370	422	485	80*6	88*5	18-Φ11
6	603	640	660	M8	16	483	532	563	427	478	508	106.4*5	95.6*5	20-Φ11
6.3	640	667	698	M8	16	494	542	566	441	485	509	108*5	97*5	20-Φ11
7.1	730	755	795	M8	16	568	621	662	497	554	593	125*5	110*5	20-Φ11

机号
机号	外形及安装尺寸 Shape and installation dimensions
Model	G	M	F	L	N	K	E	a	b	a1	b1	d2
2.5	416	520	171	450	320	175	88	200	225	260	250	Φ10
2.8	477	600	210	480	350	197	174	100	256	320	280	Φ10
3.2	546	670	236	530	400	230	195	110	255	340	280	Φ10
3.6	599	752	253	600	450	253	222	123	275	360	300	Φ10
4	680	810	295	700	500	312	251	140	370	410	406	Φ10
4.5	756	925	327	733	570	354	312	157	370	430	406	Φ12
5	825	1040	343	860	625	354	354	175	440	530	480	Φ12
5.6	916	1130	384	746	680	390	394	196	380	500	430	Φ12
6	980	1210	408	740	745	420	385	210	375	450	420	Φ12
6.3	1017	1300	432	915	790	440	411	220	480	630	520	Φ15
7.1	1202	1450	522	1040	880	795	500	252	440	700	490	Φ15
