防爆轴流风机

商品详情

供应商：广州市万通通风设备有限公司 品牌：万通星风 产地：中国广州市 品名：防爆轴流风机 型号：BFT35-11型

商品详情

01 CRC质量管理体系认证

风机测试符合JB/T 10981-2010和JB/T 10562-2006国家标准的要求，风机设备连续运行24小时不损坏，长久使用寿命，节能高效（省电），为您创造利润，节省成本。
02 保养操作简单

采用紧凑的叶轮设计结构满足风机的高转速运行。叶片设计风量大，延长使用寿命，降低故障频率，模组化生产，规格统一，零配件材料齐全，可在短时间内、节约成本，快速完成安装维修。
03 提供服务团队

1对1服务，提供到公司测量性能、震动，提供测试报告，防范故障于未然，保障风机在最佳状况下运转。可针对客户的特殊规格，量身定制设计，确保风机运转于最高效率点。

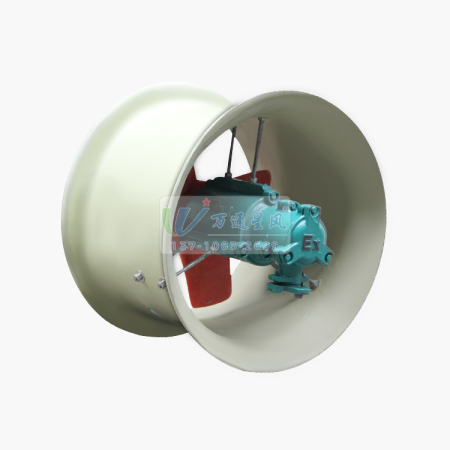

BFT35-型防爆轴流风机 BFT35-型防爆轴流风机是根据客户的使用条件配置EXdl或EXdll类A、B等级防爆隔离型电机制作而成。可输送含有甲烷、乙烷、丙烷、苯乙烯、甲苯、二甲苯、一氧化碳、醋酸、煤油、汽油、呋喃等易燃、易爆挥发性气体。其性能参数和安装尺寸与FT35-11型玻璃钢轴流通风机一致。
FT35-11型轴流风机叶轮、外壳均采用玻璃钢纤维和树脂模压制作而成。该系列风机具有结构简单、低噪音、安装简便、防腐性能良好、静压及效率高、运转平稳、机械振动小等特点。广泛应用于酸洗工段、化验室、地下室、发电厂、电镀、氧化厂等含有腐蚀性气体的场所使用。也适用于一般工矿企业、仓库、办公楼、住所等场所通风换气使用。更可以应用于较长管道内间隔串联安装，用以提高管道内的压力。所输送气体不允许含有粘性物质、所含粉尘及硬质颗粒s 150mg/m³、气体温度≤60℃、相对湿度≤100%。

BFT35- type explosion-proof axial fan The impeller and shell of FT35-lI type FRP axial fan are made of FRP fiber and resin molding. This series of fans have the characteristics of simple structure, low noise, easy installation, good anticorrosion, high static pressure and high efficiency, smooth operation and small mechanical vibration. It is widely used in acid cleaning section, laboratory, basement, power plant, electroplating, oxidation plant and other places containing corrosive gas. It also applies to ventilation and ventilation in general industrial and mining enterprises, warehouses, office buildings and domicile places. It can be used in series installation of long pipe interval to increase the pressure in the pipe. The gas is not allowed to contain viscous substances, dust and hard particles is less than or equal to 150mg/m³, the gas temperature are less than 60, the relative humidity is less than 100%.
BFT35-lI type FRP explosion-proof axial fan is made of EXdl or EXdll class A and B grade explosion-proof isolation motor based on the customer's use conditions. It can transport inflammable and explosive volatile gases including methane, ethane, propane, styrene, toluene, xylene, carbon monoxide, acetic acid, kerosene, gasoline and furan. Its performance parameters and installation dimensions are consistent with the FT35-11 type FRP axial flow fan.

机号 Model(NO)
机号 Model(NO)	功率 Power(KW)	转速 Speed(r/min)	流量 Volume(M³/h)	全压 Pressure(Pa)
2.8	0.25	2900	2778	186
2.8	0.09	1450	1392	47
3.15	0.55	2900	4155	247
	0.37	2900	3418	189
	0.18	1450	2415	51
	0.12	1450	2078	62
3.55	1.1	2900	5951	314
	0.75	2900	5380	280
	0.25	1450	3457	65
	0.18	1450	2981	78
4	1.5	2900	7685	354
	1.1	2900	6999	305
	0.37	1450	4945	83
	0.25	1450	4261	100
4.5	0.55	1450	6455	108
4.5	0.37	1450	6067	126
5	0.75	1450	8712	165
	0.55	1450	7907	146
	0.37	960	5768	72
5.6	1.1	1450	12239	206
	0.75	1450	10168	163
	0.37	960	8103	90
6.3	2.2	1450	17426	261
6.3	0.75	960	10472	101
7.1	2.2	1450	16501	251
7.1	1.1	960	16514	145
8	7.5	1450	35682	420
	5.5	1450	29644	332
	2.2	960	23624	184
9	4	960	33937	233
9	3	960	30532	206
10	7.5	960	46141	288
10	4	710	38333	227
11.2	11	960	64825	361
11.2	7.5	960	53855	285

外形及安装尺寸示意图 Lnstallation size diagram

FT35-11型玻璃钢轴流风机安装图

产品为人工实物测量会有一定误差，相关数据仅作参考。单位Unit: mm(毫米）

机号
机号	外形尺寸
NO	ΦD1	ΦD2	ΦD4	H
2.8	300	375	375	290
3.15	315	395	395	295
3.55	375	450	450	325
4	407	500	500	321
4.5	465	555	555	330
5	518	608	608	370
5.6	565	650	650	430
6.3	610	710	710	435
7.1	720	770	770	500
8	810	900	900	530
9	905	1030	1030	530
10	1000	1100	1100	650
11.2	1030	1250	1250	650
