耐腐蚀风机

商品详情

01 CRC质量管理体系认证

风机测试符合JB/T 10563-2006国家标准的要求，风机设备连续运行24小时不损坏，长久使用寿命，节能高效（省电），为您创造利润，节省成本。全机组进行电脑应力应变分析，提高结构强度。
02 保养操作简单

采用油浴封闭式的机油箱，保护轴承与轴芯不受腐蚀性气体的侵蚀，延长使用寿命，降低故障频率，模组化生产，规格统一，零配件材料齐全，可在短时间内、节约成本，快速完成安装维修。
03 提供服务团队

1对1服务，提供到公司测量性能、震动，提供测试报告，防范故障于未然，保障风机在最佳状况下运转。可针对客户的特殊规格，量身定制设计，确保风机运转于最高效率点。

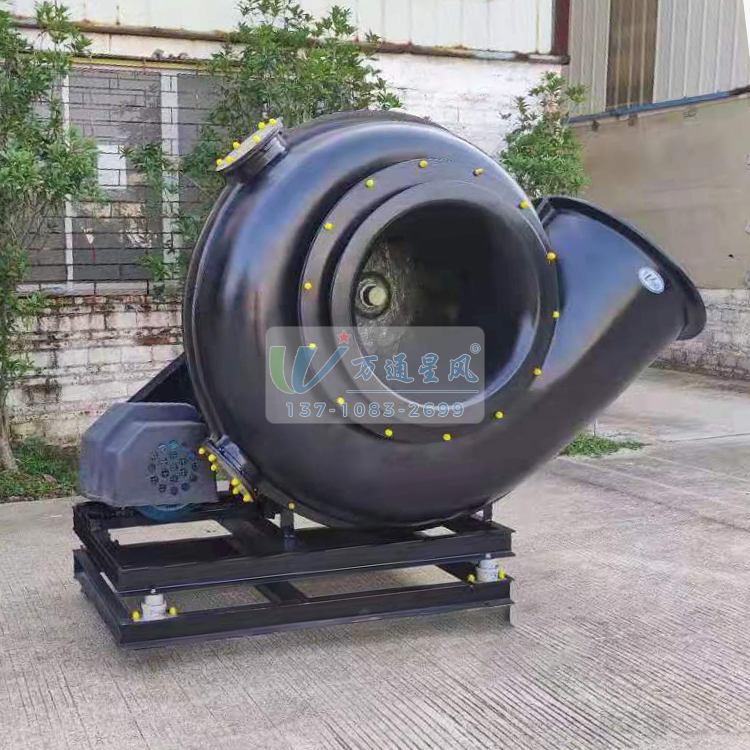

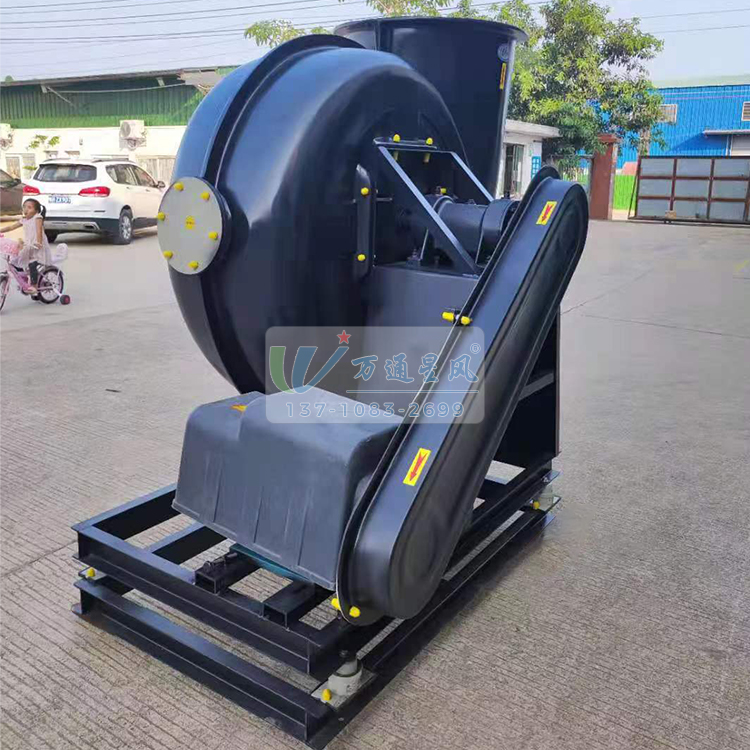

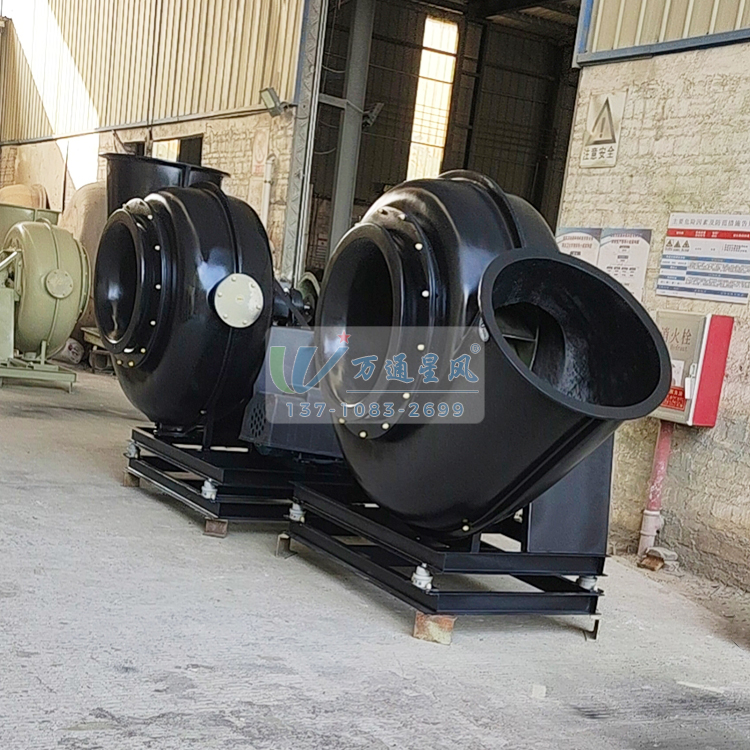

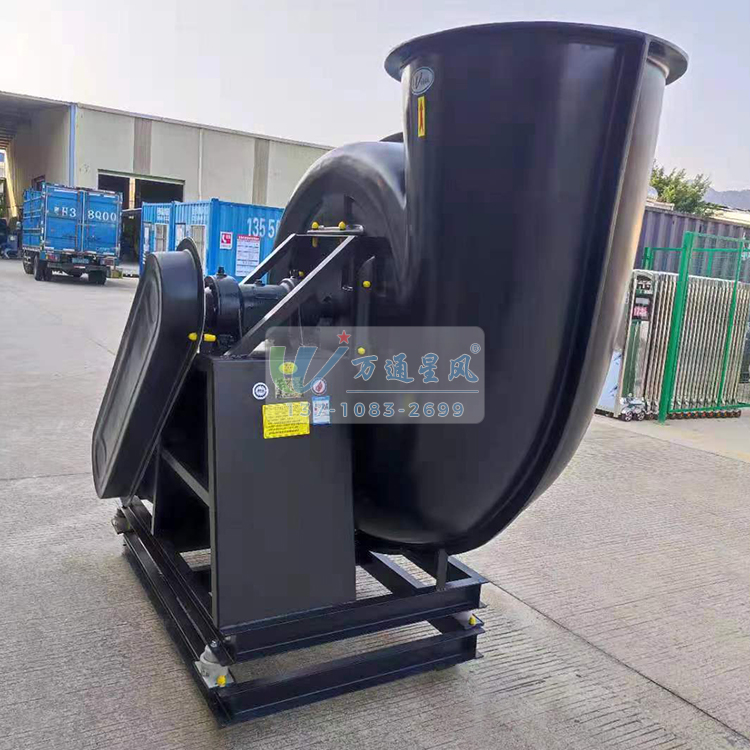

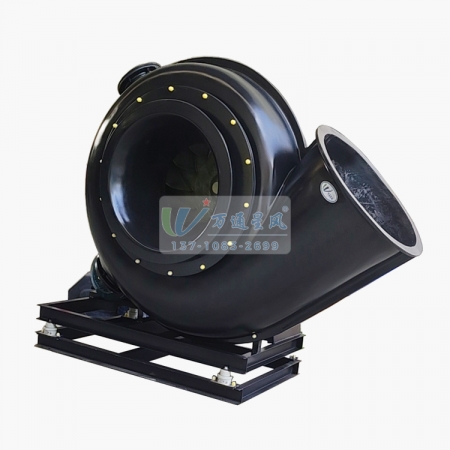

HGF4-72-C型耐腐蚀风机 HGF4-72-C型耐腐蚀风机采用进口乙烯基树脂(玻璃钢FRP)复合材质制作而成，它具有强度高、重量轻、耐腐蚀性能良好、不易老化、噪声低等特点，是较理想的新型防腐蚀风机，叶轮采用水冷座或油冷座经角带与电机传动。其好处是减少腐蚀电机、减速、降低电机负荷等作用，从而增加风机使用寿命。

HGF4-72-C Corrosion resistant fan Hgf4-72-c corrosion resistant fan is made of imported vinyl resin (FRP) composite material, which has the characteristics of high strength, light weight, good corrosion resistance, not easy to aging, low noise, is an ideal new type of corrosion resistant fan, the impeller is water-cooled or oil-cooled by Angle belt and motor drive. The advantage is to reduce corrosion of the motor, deceleration, reduce the motor load and other effects, so as to increase the service life of the fan

机号 Model(No)
机号 Model(No)	功率 Power(Kw)	转速 Speed(r/min)	流量 Volume(M³/h)	全压 Pressure(Pa)
3C	2.2	2900	1050-2062	1158-387
3C	1.1	1450	525-1031	290-97
4C	3	2900	3065-5701	1842-646
4C	1.1	1450	1532-2851	460-162
5C	7.5	2600	8100-12960	1152-2160
5C	2.2	1120	4500-7200	320-600
6C	15	2100	10939-16055	2490-1119
	11	2000	9945-16055	2092-940
	7.5	1800	8951-14449	1694-761
	5.5	1600	7956-12844	1339-601
	4	1450	7210-11640	1099-494
	3	1250	6216-10034	817-367
7C	15	1600	10748-20009	1931-823
	11	1450	9572-17820	1555-662
	7.5	1250	8397-15632	1179-502
	5.5	1120	7524-14006	946-403
8C	22	1600	23622-35411	2508-1170
	18.5	1450	22098-33126	2195-1024
	15	1400	20345-30499	1875-875
	11	1250	18593-27872	1554-725
	7.5	1120	16002-23988	1151-537
	5.5	1000	13716-20561	846-395
10C	30	1120	32000-40000	1900-1500
	18.5	1000	29000-36000	1500-1200
	15	900	26000-32000	1200-1000
	11	800	22000-29000	1050-800
12C	55	1000	49000-68000	1900-1800
	37	900	44000-61000	1800-1400
	30	800	39000-54000	1400-1200
	18.5	710	35000-48000	1100-900
	15	630	31000-43000	900-700
	11	560	30000-38000	746-640
14C	110	1000	77785-108374	3235-2611
	75	900	61993-86771	2171-1717
	55	800	55105-77129	1713-1355
	37	710	48906-68452	1347-1067

外形及安装尺寸示意图 Lnstallation size diagram

耐腐蚀风机安装图

产品为人工实物测量会有一定误差，相关数据仅作参考。单位Unit: mm(毫米）

机号
机号	入风口 Air inlet		出风口 Vent		机架尺寸 Frame size			90^o向本体尺寸 90degree dimension to body size
NO	S1	S2	R1	R2	J	N	K	A	B	C	D	E	F	G	H
3C	343	243	330	243	900	700	520	120	510	320	780	250	387	222	480
4C	400	300	427	340	953	783	515	215	573	440	942	320	500	330	565
5C	500	400	505	405	953	783	513	215	585	520	1117	320	500	330	645
6C	615	500	655	530	1198	905	687	265	756	685	1342	492	785	482	730
7C	720	600	725	605	1347	1145	765	360	868	697	1448	572	843	540	815
8C	860	720	830	735	1400	1197	775	420	930	838	1685	670	1065	645	950
10C	1045	900	1000	885	1800	1503	1455	512	1127	990	2047	818	1215	703	1110
12C	1200	1080	1220	1100	2400	2100	1710	610	1370	1140	2372	968	1365	762	1255
