低噪音风机

商品详情

供应商：广州市万通通风设备有限公司 品牌：万通星风 产地：中国广州市 品名：低噪音风机 型号：FDT型

商品详情

01 质量保证

核心部件均来自国外进口，从源头把控产品质量。产品从生产到出货需经历三道全检工序，严苛的质检体系，确保出厂0误差。下单7天即可交付，急单出货2天内出货，确保交期。
02 企业实力

十余年专注从事玻璃钢风机研发，20000平方米生产基地，年产风机设备3万台以上“万通风机”是制造，质量、服务、信誉AAA企业！获得多项国家专利及资质证书，行业好口碑!
03 服务特色

1对1服务，提供到公司测量性能、震动，提供测试报告，防范故障于未然，保障风机在最佳状况下运转。可针对客户的特殊规格，量身定制设计，确保风机运转于最高效率点。

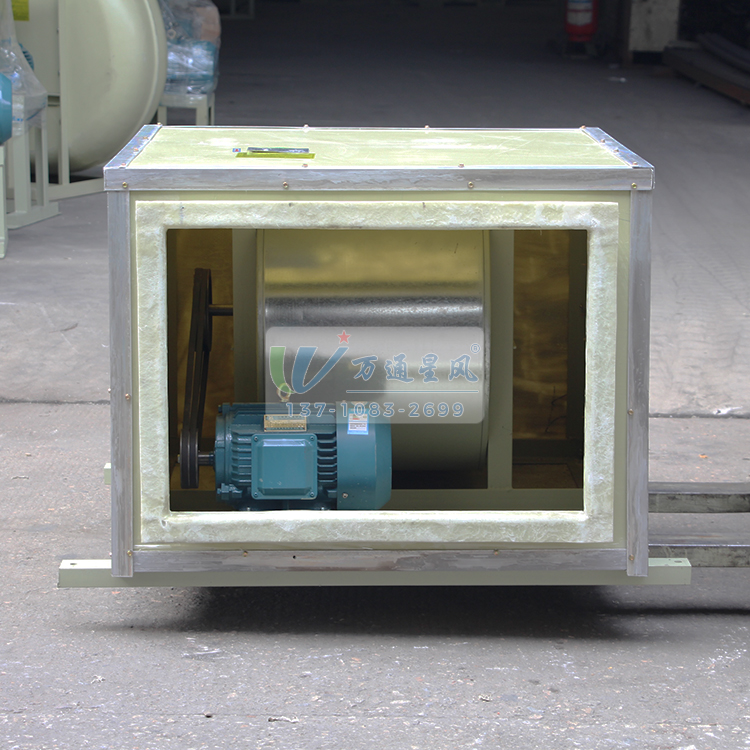

FDT低噪音风机 FDT低噪音风机吸取国内各柜式风机的长处，结合我公司多年来风柜之精心研制与改良，以精湛的先进技术和丰富的经验设计及优良的机械结构制造而成。其外壳采用玻璃钢复合材质，增加耐腐蚀性。提高风机的整体防腐蚀性能、抗老化性能。该系列风机具有整体设计美观大方、风量大、机械振动小、噪音低、不易老化、寿命长等特点。广泛应用于宾馆、酒楼厨房、商场、影剧院、写字楼、地下室、中央空调、工程制冷等场所。

FDT Low noise fan FDT Low noise fan Absorb the advantages of the domestic cabinet fan combined with our company over the years of careful development and improvement of the wind cabinet with exquisite advanced technology and rich experience design and excellent mechanical structure manufacturing. Its shell is made of fiberglass composite material to increase corrosion resistance. Improve the overall corrosion resistance and aging resistance of the fan. The series of fans have the characteristics of beautiful overall design large air volume small mechanical vibration low noise not easy to age long service life and so on. Widely used in hotels restaurants kitchen shopping malls theaters office buildings basements central air conditioning engineering refrigeration and other places.

机号 Model(No)
机号 Model(No)	功率 Power(Kw)	转速 Speed(r/min)	流量 Volume(M³/h)	全压 Pressure(Pa)
9"	0.55	800	1590-2676	141-86
	0.75	900	1790-3010	178-110
	1.1	1200	2386-4014	317-195
	1.5	1400	2784-4683	432-266
10"	0.75	800	2238-3760	177-108
	1.1	900	2514-4230	224-138
	1.5	1200	3352-5640	398-245
	2.2	1400	3911-6580	542-334
12"	1.1	800	3771-6344	251-154
	1.5	900	4243-7137	318-196
	2.2	1200	5657-9516	565-348
	3	1400	6000-11102	769-474
15"	1.5	600	4607-7749	196-121
	2.2	720	5528-9288	282-174
	3	850	6526-10977	393-242
	4	900	6910-11623	441-272
18"	2.2	600	7733-13007	284-176
	3	720	9279-15608	408-253
	4	800	10310-17342	504-312
	5.5	830	10697-17993	543-336
20"	3	560	9196-15469	290-200
	4	610	10017-16850	345-237
	5.5	720	11824-19889	480-330
	7.5	800	13137-22098	539-407
22"	4	600	14026-23590	422-273
	5.5	650	15195-25556	495-320
	7.5	720	16831-28308	607-393
	11	800	18701-31453	750-485
25"	5.5	520	16896-28416	373-219
	7.5	580	18845-31694	464-272
	11	650	21120-35520	583-342
	15	720	23394-39345	715-419
28"	7.5	500	21224-35696	422-262
	11	560	23771-39980	529-328
	15	600	25469-42836	608-377
	18.5	650	27591-46405	713-442
	22	720	30562-51403	875-542
30"	11	520	27958-47022	551-341
	15	560	30108-50639	639-395
	18.5	580	31183-53563	685-424
	22	610	32796-55160	758-469
	30	650	34947-58777	860-532
33"	11	400	27840-45800	424-290
	15	450	31320-51530	545-367
	18.5	500	34800-57260	680-453
	22	550	38280-62980	822-548
	30	600	41760-68700	970-652
	37	630	43850-72140	1080-719
36"	15	350	31490-51810	396-264
	18.5	400	35990-59210	518-344
	22	450	40490-66610	654-436
	30	500	44990-74010	808-538
	37	550	49490-81420	970-651
	45	580	51280-85855	1086-723

外形及安装尺寸示意图 Lnstallation size diagram

FDT低噪音风机安装图

产品为人工实物测量会有一定误差，相关数据仅作参考。单位Unit: mm(毫米）

型号
型号	外形尺寸				出风口		进风口		基础尺寸
NO	高	长B1		宽w1	横B	竖A	横B	竖A	B2机架螺丝孔		W2	H1		孔径	脚架
NO	H	B型（内置）	A型（外置）						B型（内置	A型（外置		0°	180°	Φ	H2
9”	510	800	530	710	320	265	596	396	520	310	760	247	263	13	50
10”	560	860	600	760	350	290	646	446	580	380	810	265	2 95	13	50
12”	650	920	680	860	410	345	756	536	640	460	910	290	360	13	50
15”	740	1030	760	980	470	405	866	626	750	540	1030	319	421	13	50
18”	870	1160	890	1100	550	490	966	736	880	650	1150	357	503	13	50
20”	1020	1280	1000	1180	620	550	1046	886	960	760	1230	400	620	15	63
22”	1100	1380	1070	1280	700	610	1146	966	1060	820	1330	429	671	15	63
25”	1230	1480	1170	1400	780	680	1266	1096	1160	910	1460	447	763	15	63
28”	1340	1600	1270	1540	860	750	1406	1206	1230	1000	1600	505	835	17	80
30”	1440	1710	1360	1640	920	810	1506	1306	1340	1090	1700	536	901	17	80
33”	1570	1900	1480	1750	1000	880	1616	1436	1530	1210	1810	569	1001	17	80
36”	1710	1980	1580	1880	1080	960	1746	1576	1600	1300	1940	616	1094	19	100
